V priemysle vytláčania plastov a kompaundácií ovplyvňuje výkon extrudéra priamo efektivitu výroby, kvalitu materiálu a prevádzkové náklady. Zatiaľ čo veľa ľudí sa zameriava na samotný dizajn skrutky alebo vytláčacieho stroja,Segmentová dvojskrutková hlaveňje jedným z kľúčových komponentov, ktorý určuje stabilitu a flexibilitu spracovania.
Na rozdiel od tradičných jednodielnych sudov, segmentované sudy s dvojitou skrutkou používajú modulárnu štruktúru, ktorá umožňuje jednotlivé časti sudov nahradiť, prispôsobiť alebo preusporiadať podľa rôznych požiadaviek na spracovanie. Tento dizajn sa stáva čoraz dôležitejším v aplikáciách zahŕňajúcich technické plasty, plnené materiály, výrobu predzmesi a vysokovýkonné spracovanie polymérov.

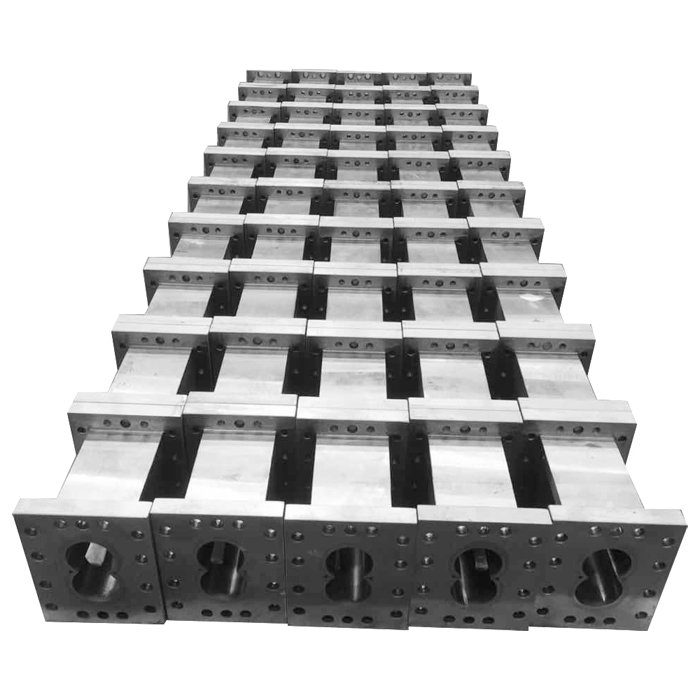

Čo je to segmentová dvojskrutková hlaveň?
Segmentový dvojzávitovkový sud je modulárny sudový systém používaný v súbežne alebo protismerne rotujúcich dvojzávitovkových extrudéroch.
Namiesto výroby hlavne ako jedného kompletného kusu je hlaveň rozdelená na viacero nezávislých častí. Každý segment môže vykonávať rôzne funkcie, ako napríklad:
Kŕmenie
Topenie
Miešanie
Vetranie
Spracovanie reakcie
Budovanie tlaku
Typický segmentovaný valec s dvojitou skrutkou obsahuje:
| Komponent |
Funkcia |
| Sudový segment |
Poskytuje spracovateľskú komoru pre tok materiálu |
| Kanál vykurovania/chladenia |
Ovláda teplotu spracovania |
| Podšívka odolná voči opotrebovaniu |
Zlepšuje životnosť v abrazívnych podmienkach |
| Spojovacia príruba |
Umožňuje zostavenie viacerých častí hlavne |
Táto modulárna štruktúra dáva výrobcom väčšiu voľnosť pri optimalizácii procesov vytláčania.
Prečo sú segmentované dvojité skrutkové hlavne široko používané?
Moderné spracovanie plastov často zahŕňa zložité materiály.
Mnohé polyméry vyžadujú špeciálne podmienky spracovania, pretože môžu obsahovať:
Sklenené vlákna
Minerálne plnivá
Spomaľovače horenia
Farebná predzmes
Recyklované materiály
Funkčné prísady
Konštrukcia pevného valca nemusí poskytovať dostatočnú flexibilitu pre rôzne formulácie.
Segmentované dvojité skrutkové valce umožňujú procesorom upraviť konfiguráciu stroja podľa výrobných potrieb.
Medzi hlavné výhody patrí:
Flexibilná konfigurácia spracovania
Jednoduchšia údržba
Znížené náklady na výmenu
Lepšie prispôsobenie rôznym materiálom
Zlepšená efektivita výroby
Priemyselné tajomstvo: Konfigurácia suda môže zmeniť výkonnosť materiálu
Málo známym faktom pri spracovaní extrúziou je, že samotné usporiadanie valca môže ovplyvniť konečné vlastnosti polyméru.
Rôzne sudové zóny môžu ovládať:
Správanie pri topení
Intenzita miešania
Doba pobytu
Disperzia materiálu
Výkon odplynenia
Napríklad:
Silnejšia miešacia časť môže zlepšiť disperziu aditíva, ale nadmerný strih môže zvýšiť degradáciu materiálu.
Preto inžinieri starostlivo navrhujú kombinácie sudov na základe:
Vlastnosti materiálu
Rýchlosť výroby
Požiadavky na produkt
Teplota spracovania
Hlaveň nie je len ochranný obal okolo skrutky; je aktívnou súčasťou systému spracovania materiálu.
Materiály použité na segmentové dvojité skrutkové sudy
Pretože extrúzia s dvoma závitovkami často zahŕňa vysokú teplotu, tlak a trenie, materiály valcov vyžadujú vynikajúcu odolnosť proti opotrebovaniu.
Bežné materiály zahŕňajú:
Nitridovaná oceľ
Používa sa na všeobecné aplikácie vytláčania kvôli:
Dobrá tvrdosť
Efektívnosť nákladov
Spoľahlivý výkon
Bimetalová hlaveň
Bimetalová hlaveň používa vo vnútri hlavne vrstvu zliatiny odolnej voči opotrebovaniu.
Medzi výhody patrí:
Vyššia odolnosť proti oderu
Dlhšia životnosť
Vhodné pre plnené polyméry
Špeciálne zliatinové materiály
Pre vysoko korozívne alebo abrazívne aplikácie je možné zvoliť špeciálne zliatiny na zlepšenie:
Odolnosť proti korózii
Odolnosť proti opotrebovaniu
Tepelná stabilita
Výrobný proces za segmentovými dvojzávitovkovými sudmi
Výroba vysokovýkonnej hlavne vyžaduje presné opracovanie a technológiu materiálu.
Príprava oceľového materiálu
Vysokokvalitná legovaná oceľ sa vyberá podľa požiadaviek aplikácie.
Presné obrábanie
Vnútorný otvor si musí zachovať presné rozmery, aby sa zabezpečila správna spolupráca medzi:
Skrutkové prvky
Sudové segmenty
Spracovateľské materiály
Tepelné spracovanie
Tepelné spracovanie zlepšuje mechanické vlastnosti a zvyšuje odolnosť voči prevádzkovému namáhaniu.
Povrchová úprava
Môžu sa použiť špeciálne úpravy alebo vrstvy zliatin na zlepšenie:
Odolnosť proti opotrebovaniu
Odolnosť proti korózii
Životnosť
Kontrola kvality
Typické kontroly zahŕňajú:
Rozmerová presnosť
Testovanie tvrdosti
Kontrola vnútorného povrchu
Tlakové skúšky
Aplikácie segmentových dvojskrutkových sudov
Zloženie plastov
Segmentové sudy sa široko používajú na výrobu modifikovaných plastov obsahujúcich prísady, plnivá alebo výstužné materiály.
Výroba masterbatch
Podporujú efektívnu disperziu pigmentu a rovnomerné miešanie pri výrobe farebných predzmesí.
Strojárske spracovanie plastov
Materiály ako:
PA
PC
ABS
POM
často vyžadujú presnú reguláciu teploty a miešania.
Recyklačný priemysel
Dvojzávitovkové systémy so segmentovanými sudmi sa čoraz častejšie používajú na spracovanie recyklovaných polymérov kvôli ich flexibilite pri manipulácii s rôznymi materiálovými podmienkami.
Skrytá výzva: Odolnosť proti opotrebovaniu a efektívnosť spracovania musia byť vyvážené
Tvrdší povrch hlavne neznamená vždy lepší výkon.
Pri extrúznych aplikáciách musia výrobcovia vyvážiť:
Odolnosť proti opotrebovaniu
Účinnosť prenosu tepla
Presnosť obrábania
náklady
Napríklad materiály extrémne odolné voči opotrebovaniu môžu zvýšiť náročnosť výroby a ovplyvniť tepelnú vodivosť.
Najlepší dizajn hlavne závisí od skutočného prostredia spracovania a nie od použitia najdrahšieho materiálu.
Budúce trendy segmentových dvojskrutkových sudov
Materiály s dlhšou životnosťou
Vyvíjajú sa nové technológie zliatin na zlepšenie odolnosti proti:
Obrusovanie
Korózia
Vysokoteplotná prevádzka
Flexibilnejšie modulárne návrhy
Budúce extrúzne systémy sa budú naďalej pohybovať smerom k jednoduchšiemu prispôsobeniu, čo umožní rýchlejšie prispôsobenie sa novým materiálom a receptúram.
Technológia inteligentného monitorovania
Pokročilé vytláčacie systémy môžu integrovať senzory na monitorovanie:
Zmeny teploty
Podmienky opotrebovania
Stabilita spracovania
Pomáha to znížiť neočakávané prestoje a zlepšiť riadenie výroby.
