Sudy so závitovkovým vstrekovaním: Srdce modernej výroby plastov

Pri spracovaní plastov je len málo komponentov tak kritických – a tak často prehliadaných – akovalec závitovky na vstrekovanie. Táto precízne skonštruovaná zostava dokáže viac než len presúvať materiál; taví sa, mieša a vytvára základ každého plastového dielu, ktorý denne používame. Keďže priemyselné odvetvia vyžadujú vyššiu presnosť, rýchlejšie cykly a udržateľnejšie operácie, technológia skrutkových valcov prechádza tichým, ale významným vývojom.

Hlavná funkcia skrutkového valca

Každý vstrekovací stroj funguje na jednoduchom princípe: premeniť pevné plastové pelety na homogénnu roztavenú tekutinu a potom túto tekutinu vstreknúť do formy. Skrutkový valec to umožňuje v troch po sebe nasledujúcich fázach – plastifikácii, akumulácii a vstrekovaní – pričom odoláva tlaku až 2 500 barov.

Jednoducho povedané: akskrutkový valecje srdcom stroja, jeho konštrukcia určuje zdravie celej vašej prevádzky.

Každý, kto pracuje v oblasti vstrekovania, to vie: valec skrutky je „žalúdkom“ stroja – vkladá plast a či sa správne „strávi“ a vyjde rovnomerne, závisí výlučne od tohto komponentu. Dobrá súprava hlavne skrutiek udrží váš stroj v plynulom chode roky bez väčších problémov. Vyberte si však ten nesprávny alebo zanedbávajte údržbu a v najlepšom prípade uvidíte chybné produkty alebo v horšom prípade úplné odstavenie výrobnej linky – a stratou nie sú len náklady na náhradné diely, ale aj cenný čas na dodanie a dôvera zákazníkov.

Prečo sú skrutkovacie sudy také „jemné“?

Skrutkové sudy fungujú v niektorých z najnáročnejších podmienok vo výrobe:

• Vysoké teploty: Teploty suda sa zvyčajne pohybujú od 150 °C do 400 °C, v závislosti od spracovávaného materiálu
• Vysoké tlaky: Vstrekovacie tlaky môžu dosiahnuť 1 500 – 2 500 bar – porovnateľné s hmotnosťou malého auta, ktoré tlačí na plochu o veľkosti nechtu
• Silné opotrebovanie: Materiály vystužené sklenenými vláknami, minerálnymi plnivami alebo retardérmi horenia sú na skrutkách a povrchoch valcov vysoko abrazívne – ako brúsny papier, ktorý sa neustále otiera o kov
• Nebezpečenstvo korózie: Materiály ako PVC a POM môžu pri vysokých teplotách uvoľňovať korozívne plyny, ktoré spôsobujú chemický útok na vnútornú stenu hlavne

Vzhľadom na tieto drsné pracovné podmienky je valec skrutky jedným z najčastejšie vymieňaných a najdôležitejších spotrebných dielov na akomkoľvek vstrekovacom stroji.

Ako sa vyrábajú skrutkové sudy?

Hlaveň skrutky môže vyzerať jednoducho, ale jej výrobný proces je vysoko sofistikovaný.

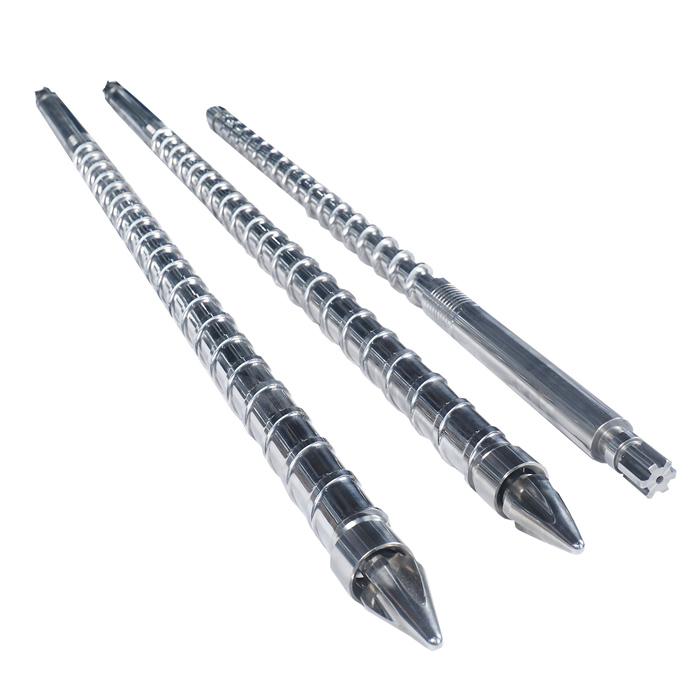

Výroba skrutiek

Skrutky sa zvyčajne vyrábajú z nitridovanej ocele alebo rýchloreznej ocele z práškovej metalurgie, tvarujú sa presným sústružením a frézovaním a potom sa kalia nitridáciou alebo povrchovou úpravou, aby sa zlepšila tvrdosť povrchu a odolnosť proti opotrebeniu. Skrutky vyššej triedy sú potiahnuté povlakom z karbidu volfrámu alebo zliatiny chrómniklu, čím sa dosahuje tvrdosť až HV 1200 – 1400 (Tvrdosť podľa Vickersa) – viac ako dvakrát tvrdšia ako štandardné nitridované skrutky.

Výroba sudov

Hlavnou technológiou hlavne je bimetalické odstredivé liatie – vrstva zliatiny odolná voči opotrebovaniu a korózii (približne 1,5 – 2,5 mm hrubá) sa odstredivo odlieva na vnútornú stenu štandardnej oceľovej rúry. Táto vrstva môže dosiahnuť HRC 58–64 (tvrdosť Rockwella), čím ponúka výrazne dlhšiu životnosť ako štandardné sudy. Aj keď je tento typ suda drahší, je nevyhnutný pri spracovaní materiálov plnených sklom alebo vysoko abrazívnych materiálov.

Ako si vybrať správnu hlaveň so skrutkou? Tri zlaté pravidlá

Mnoho kupujúcich sa pýta „ktoréskrutkový valecje najlepší,“ ale skúsení technici vám povedia: neexistuje jediná najlepšia možnosť – iba tá, ktorá vyhovuje vašim potrebám. Dodržujte tieto tri praktické pravidlá:

Pravidlo 1: Priraďte skrutku k vášmu materiálu

Pravidlo 2: Priraďte parametre stroja

Nepozerajte sa len na samotnú skrutku – uistite sa, že vstrekovacia kapacita a pomer dĺžky a priemeru (L/D) sú kompatibilné s vaším strojom.

L/D Ratio: Pomer efektívnej dĺžky skrutky k priemeru. Typický rozsah je 18:1 až 25:1. Vyššie pomery zlepšujú kvalitu plastifikácie pre náročné materiály, ale tiež zvyšujú čas zdržania taveniny a šmykové teplo – materiály citlivé na teplo sa môžu degradovať.

Kompresný pomer: Pomer zmeny objemu v oblasti podávania, kompresie a dávkovania závitovky. Plasty na všeobecné použitie zvyčajne používajú pomer 2,5:1 až 3,5:1; PVC a iné materiály citlivé na teplo potrebujú nižšie kompresné pomery, aby sa znížilo šmykové zahrievanie.

Praktický tip: V prípade pochybností si pozrite pôvodnú príručku k zariadeniu alebo sa opýtajte priamo výrobcu zariadenia – oni poznajú svoje stroje najlepšie a dajú vám najspoľahlivejšie rady.

Pravidlo 3: Pozrite sa na celkové náklady, nielen na nákupnú cenu

Sady skrutiek sa pohybujú v cene od niekoľkých tisíc až po desiatky tisíc dolárov. Skúsení kupujúci sa však pozerajú na cenu za vyrobený diel. Lacnejšia skrutka, ktorá sa opotrebuje za tri mesiace, môže v skutočnosti stáť viac ako prémiová skrutka, ktorá vydrží viac ako rok – pretože prestoje a práca pri výmene často prevyšujú cenový rozdiel.

Denná údržba: päť „nevyhovujúcich“

Dokonca aj ten najlepší skrutkový valec čoskoro zlyhá bez riadnej údržby. Tu je päť praktických rád od skúsených technikov:

1. Nezačínajte za studena. Pred spustením stroja vždy dôkladne predhrejte. Po dosiahnutí nastavenej teploty ju podržte 15–20 minút, aby sa skrutka a valec rovnomerne roztiahli. Ak začnete so studeným strojom, nerovnomerná tepelná rozťažnosť môže spôsobiť zaseknutie skrutky vo vnútri hlavne – a to znamená úplné roztrhnutie.

2. Nevynechávajte sušiace materiály. Hygroskopické materiály ako PA a PET musia byť pred spracovaním vysušené na ich špecifikovaný obsah vlhkosti. Vlhkosť pri vysokých teplotách spôsobuje hydrolytickú koróziu skrutky a valca - nevidíte, že sa to deje, ale poškodenie sa časom hromadí.

3. Nezabudnite skontrolovať spätný ventil. Spätný ventil (kontrolný krúžok) je najrýchlejšie sa opotrebovávaná časť skrutkovej zostavy. Pravidelne ho kontrolujte a pri opotrebovaní ho vymeňte. Ak netesní správne, materiál bude počas vstrekovania unikať späť, čo spôsobí nekonzistentnú hmotnosť výstrelu a zvýšenie miery zmetkovitosti.

4. Nenechajte skrutku bežať naprázdno. Ak sa v zásobníku minie materiál, okamžite zastavte stroj alebo ho ihneď doplňte. Spustenie skrutky naprázdno vo vnútri valca znamená kontakt kovu na kov – už po niekoľkých časoch sa skrutka a hlaveň zničia.

5. Počas vypínania nevynechávajte ochranu proti hrdzi. Pri dlhších odstávkach (napr. prázdninové uzávery) vždy vyčistite valec čistiacim prostriedkom, ako je PP alebo PE, a potom pred utesnením naneste olej na ochranu proti korózii. V opačnom prípade pri spustení nájdete na vnútornej stene valca hrdzu – a vaše produkty budú plné čiernych škvŕn. Len to nestojí za tie problémy.

Kedy je čas vymeniť hlaveň so skrutkou?

Sledujte tieto varovné signály – naznačujú, že je čas zvážiť výmenu:

Nekonzistentné hmotnosti dielov: Hmotnosť dielov sa pri rovnakých nastaveniach a forme výrazne líši

Čierne škvrny alebo žlté pruhy na častiach: Materiál vo vnútri hlavne sa znehodnocuje – často ide o znak nadmerného šmykového tepla v dôsledku opotrebovania skrutky

Znížená kapacita: Menší výstup materiálu pri rovnakej rýchlosti skrutky – znamená, že skrutka je opotrebovaná a menej účinná

Nenormálne stúpajúci vstrekovací tlak: Vyšší tlak potrebný na dosiahnutie rovnakej rýchlosti vstrekovania – indikuje opotrebovanie valca alebo zvýšenú vôľu skrutky

Ak niečo z toho spozorujete, naplánujte si čo najskôr kontrolu alebo výmenu. Čakanie na úplné zlyhanie je oveľa drahšie ako proaktívne vymieňanie.
