Prečo stojí nesprávna skrutkovacia hlaveň viac ako tá správna
Skrutkový valec, ktorý nezodpovedá vášmu polyméru, hlasno nezlyhá. Pomaly zlyháva. Výstupné odchýlky pod špec. Kvalita taveniny sa zhoršuje. Na produkte, ktorý predtým fungoval čistý, sa objavujú čierne škvrny. O šesť mesiacov neskôr tím údržby vytiahne skrutku, ktorá mala vydržať tri roky.
Thehlaveň s jednou skrutkou vs. hlaveň s dvoma skrutkamirozhodnutie to všetko riadi. Urobte to správne a stroj bude fungovať roky. Pomýlite si to a zaplatíte za odmietnutia, prestoje a výmenu, na ktorú ste nepočítali.
Výber určujú dve otázky.Aký materiál spracovávaš?Ačím sa musí tavenina stať, kým sa dostane do formy?Všetko ostatné – pomer L/D, hĺbka letu, zliatina hlavne – vyplýva z týchto dvoch odpovedí.
Táto príručka vás prevedie oboma, poskytne vám čísla špecifikácií, ktoré väčšina článkov vynecháva, a ukáže vám presne to, čo od vás výrobca valcov skrutiek potrebuje, aby mohol uviesť správnu časť.
Čo je hlaveň s jednou skrutkou?
Hlaveň s jednou skrutkou drží jednu rotujúcu skrutku vo vyhrievanom vývrte. Skrutka ťahá polymér dopredu trením – pelety zvierajú stenu valca silnejšie ako koreň skrutky, takže materiál sa pohybuje smerom k matrici namiesto toho, aby sa otáčal na mieste.
Skrutka vykonáva svoju prácu v troch zónach.
Zóna podávania.Hlboké lopatky prepravujú pevné pelety zo zásobníka. Hĺbka letu tu zostáva veľkorysá — materiál je stále pevný a potrebuje objem.
Kompresná zóna.Hĺbka letu sa zmenšuje. Polymér sa zhutňuje, topí na horúcej stene valca a strihá sa proti sebe. Väčšina topenia prebieha tu.
Meracia zóna.Plytké lopatky pumpujú rovnomernú taveninu pri stálom tlaku do matrice. Na konzistencii záleží viac ako na miešaní.
Kľúčové špecifikácie
| Parameter | Typický rozsah |
|---|---|
| pomer L/D | 20:1 až 36:1 (25:1 až 33:1 pokrýva väčšinu práce) |
| Priemer otvoru | Ø14 mm až Ø500 mm |
| Pracovná dĺžka | Až 10 000 mm |
| Základná oceľ | 38CrMoAlA (1,8509), 34CrAlNi7, 42CrMo |
| Hĺbka nitridácie | 0,4 – 0,7 mm |
| Drsnosť povrchu | Ra 0,4 um |
| Priamosť | 0,015 mm |
Kde víťazia jednoduché skrutky
Jednoduchý dizajn. Menej bodov opotrebovania. Nižšie náklady. Jednoduché zaškolenie operátora. Jednozávitovkový vytlačovací valec s čistým PE rýchlosťou 400 kg/h je stroj, ktorý nového zamestnanca naučíte prevádzkovať za týždeň.
Výstupná rýchlosť je vysoká pre homogénne materiály. Skrutka dobre vytvára tlak, čo je dôležité pre rúrkové matrice a plechové matrice, ktoré potrebujú stály tlak hlavy. Údržba je jednoduchá: potiahnite skrutku, vyčistite ju, zmerajte a vráťte späť.
Tam, kde sa jednotlivé skrutky nedostanú
Schopnosť miešania je obmedzená - a to je tvrdý strop. Jediná skrutka posúva polymér dole kanálom, kde šmyková rýchlosť vrcholí na stene valca a klesá takmer k nule pri koreni skrutky. Miešacie zóny s vysokým strihom vás stoja výkon a zvyšujú teplotu taveniny, takže veľa z nich nemôžete stohovať.
Jednotlivé skrutky nemôžu rozbiť aglomeráty. Nedokážu rovnomerne rozptýliť sklenené vlákno. Nedokážu sa efektívne devolatilizovať. Miešanie prvkov ako Maddock alebo ananásové mixéry pomáha, ale liečia symptóm architektúry, nie architektúru samotnú.
EJS vyrábazávitovkové sudy extrudéranaprieč rozsahom Ø14–500 mm v nitridovanej a bimetalovej konštrukcii, vyrobené podľa výkresu zákazníka alebo spätne skonštruované z modelu stroja.
Čo je to dvojitá skrutka?
Hlaveň s dvojitou skrutkou drží dve do seba zapadajúce skrutky vo vnútri otvoru s číslom osem. Skrutky medzi sebou opakovane prenášajú materiál. Tento prenos je podstatou – umožňuje stroju aplikovať intenzívne strihanie na malú časť taveniny naraz, bez varenia celého objemu.
Mechanizmus oddeľuje dvojité skrutky od jednotlivých skrutiek spôsobom, ktorý nemôže sfalšovať žiadna geometria skrutiek. Materiál sa pohybuje pozitívnym posunom namiesto ťahového prúdu, čo znamená, že stroj zvládne prášky, vločky a nepravidelné podávanie, ktoré by vyhladovalo jednu skrutku.
Dominujú dve rodiny.
Parallel Twin Screw Barrel
Dve skrutky konštantného priemeru prebiehajú vedľa seba po priamom otvore. V zložení dominujú spoločné rotujúce vzory; protibežné dizajny sa objavujú v špecifických profilových aplikáciách.
| Parameter | Typický rozsah |
|---|---|
| pomer L/D | 32:1 až 52:1 (40:1 bežné pri skladaní) |
| Priemer otvoru | Ø20 mm až Ø250 mm |
| Skrutkový prvok oceľ | W6Mo5Cr4V2 (rýchlorezná oceľ M2), 38CrMoAlA |
| Profilová oceľ | 40Cr, 38CrMoAlA, 61 SKD |
| Krútiaci moment | Vysoká — hriadele nesú zaťaženie, ktoré si miešanie vyžaduje |
Paralelné dvojčatá bežia modulárne. Dopravné prvky, hnetacie bloky a miešacie prvky sa posúvajú na drážkované hriadele v akomkoľvek poradí, ktoré proces vyžaduje. Zmeňte formuláciu, zmeňte poradie prvkov. Táto flexibilita je dôvodom, prečo kompaundéry stavajú svoje línie okolo nich.
Najlepšie pre:kompaundovanie, predzmes, zmesi vystužené sklenenými vláknami, polyméry plnené minerálmi, reaktívne vytláčanie, odplyňovanie.
EJS staviaparalelné dvojité skrutkové hlavneod Ø20 do Ø250 mm, do 10 m pracovnej dĺžky.
Kužeľový dvojitý skrutkový valec
Dve kužeľové skrutky sedia bližšie k sebe na konci podávania a rozširujú sa smerom k matrici. Priemer sa zmenšuje od prívodu po vypúšťanie – napríklad 65/132 znamená 65 mm na konci matrice a 132 mm na konci prívodu.
| Parameter | Typický rozsah |
|---|---|
| Označenie veľkosti | 30/70 až 188/330 |
| Bežné veľkosti | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Rotácia | Protibežné otáčanie |
| Rýchlosť skrutky | Nízka — šetrná k polymérom citlivým na teplo |
Kužeľ robí skutočnú prácu. Veľké lopatky na podávacom konci ľahko zachytávajú prášok – kritické pre suchú zmes PVC, ktorú jednotlivé skrutky ťažko podávajú. Keď sa priemer zužuje smerom k matrici, materiál sa zhutňuje a tlak sa zvyšuje bez vysokého strihu, ktorý by vytváralo paralelné dvojča.
Táto jemnosť je dôvodom, prečo tvrdé PVC patrí ku kužeľovému dvojčaťu. PVC pri prehriatí uvoľňuje chlorovodík. Strih vytvára teplo. Kužeľové dvojča sa otáča pomalšie, strihá menej a dostáva materiál do matrice skôr, ako sa minie balík stabilizátora.
Najlepšie pre:tuhá PVC rúrka, PVC profil a okenné rámy, WPC (drevo-plastový kompozit), PVC plech.
EJS vyrábakónické dvojzávitovkové hlavnev rozsahu 30/70 až 188/330 a obsahuje 55/110 a 65/132 ako polotovar pre rýchlejšie dodanie.
Porovnávacia tabuľka typu Head-to-Head
| Funkcia | Hlaveň s jednou skrutkou | Paralelná dvojitá skrutka | Kónická dvojitá skrutka |
|---|---|---|---|
| Počet skrutiek | 1 | 2 | 2 (kónický) |
| Rotácia skrutky | Jediný smer | Súbežné alebo protismerné otáčanie | Protibežné otáčanie |
| Typický pomer L/D | 20:1 – 36:1 | 32:1 – 52:1 | Upevnené kužeľovou geometriou |
| Schopnosť miešania | Obmedzené | Vynikajúce (disperzné + distribučné) | Mierny, jemný |
| Šmyková sila | Umiernený, nekontrolovaný | Vysoká, presne laditeľná | Nízka, zámerne |
| Formulár krmiva | Pelety | Pelety, prášok, vločky, vláknina | Zmes prášku a sucha |
| Najlepšie materiály | PE, PP, PS, ABS, HDPE | Plnené zmesi, masterbatch, GF nylon | Pevné PVC, WPC |
| Výstupná rýchlosť | Vysoká pre homogénnu taveninu | Vysoká, vrátane miešacích prác | Mierne |
| Zložitosť údržby | Nízka | Vysoká (modulárne prvky) | Mierne |
| Relatívna cena za barel | 1,0× | 3–5× | 2–4× |
| Typické aplikácie | Rúrka, fólia, plech, kábel | Zmiešavanie, predzmes | PVC rúrka, profil, WPC |
Ktoré aplikácie potrebujú hlaveň s jednou skrutkou?
Jediný závitový valec si vyslúži svoje miesto, keď materiál dorazí pripravený. Polymér je už zložený. Pelety sú jednotné. Vašou úlohou je čisto ich roztaviť a pretlačiť cez matricu pri stálom tlaku.
Platba za schopnosť miešania s dvoma závitovkami, ktorú nikdy nevyužijete, je najbežnejším nadmerným výdavkom pri obstarávaní výtlačkov.
| Aplikácia | Odporúčaný typ skrutky | Prečo? |
|---|---|---|
| Extrúzia rúr (PE, PP, HDPE) | Jedna skrutka | Vopred zložené pelety; výstupná konzistencia sa vyrovná miešaniu |
| Vyfukovanie filmu (LDPE, LLDPE, HDPE) | Jedna skrutka | Rovnomerná tavenina pri stabilnom tlaku; žiadna požiadavka na miešanie |
| Extrúzia plechov (ABS, PS, PP) | Jedna skrutka | Štandardné amorfné spracovanie; otázky vytvárania tlaku |
| Opláštenie kábla | Jedna skrutka | Zmes prichádza pripravená; kontrola rozmerov je prioritou |
| Vyfukovanie | Jedna skrutka | Kvalita taveniny a konzistencia šrotu, nemiešanie |
| Vstrekovanie | Jedna skrutka (vratný pohyb) | Samostatná kategória — skrutka funguje aj ako piest |
Vstrekovacie skrutky si zaslúžia poznámku. Otáčajú saaklznú, takže nesú zostavu so skrutkovým hrotom – hrot, spätný ventil, poistný krúžok – ktorý vytláčacie skrutky nikdy nemajú. Hlaveň je jednoskrutkový vývrt, ale hardvér je svojská disciplína.
Ktoré aplikácie vyžadujú dvojitú skrutku?
Dvojzávitovkový valec je potrebný, keď musí byť taveninazmenené, nielen roztavený.
Pevná PVC rúrka a profil.PVC sa exotermicky rozkladá a uvoľňuje HCl. Jedna skrutka generuje nekontrolované šmykové teplo, ktoré urýchľuje túto reakciu. Pevné PVC prichádza ako suchá prášková zmes, ktorú jedna skrutka zle podáva. Kónický dvojzávitovkový valec podáva prášok, jemne ho zhutňuje a dodáva pri nízkom strihu. Prevádzka tvrdého PVC na jednej skrutke spôsobuje degradáciu, čierne škvrny a zlú povrchovú úpravu.
Zmiešavanie a predzmes.Disperzné miešanie rozbíja aglomeráty. Aglomerát pigmentu, ktorý prežije skrutku, sa v časti vášho zákazníka prejaví ako pruh. Hnetacie bloky v paralelnej dvojici aplikujú strih potrebný na rozbitie týchto aglomerátov; jediný skrutkový kanál nemôže.
Sklenené vlákno, uhličitan vápenatý a zlúčeniny plnené mastencom.Plnivo sa musí rozložiť rovnomerne a – v prípade sklenených vlákien – zachovať dĺžku vlákna. Paralelné dvojčatá vám umožňujú umiestniť intenzitu miešania presne pozdĺž závitovky s bočnými podávačmi, ktoré zavádzajú vlákno po prúde od taviacej zóny na ochranu dĺžky vlákna.
Reaktívna extrúzia.Vrúbľovanie, predlžovanie reťazcov a zosieťovanie vyžadujú kontrolovaný čas zotrvania a intenzívne miešanie. Dvojité skrutky poskytujú oboje, pretože poradie prvkov určuje rozdelenie doby zdržania.
Devolatilizácia.Odstránenie vlhkosti, rozpúšťadla alebo monoméru vyžaduje odvetrávanú časť, kde sa tavenina rozprestiera vo vákuu. Dvojité skrutky vytvárajú obnovu povrchu; jednotlivé skrutky to sotva zvládajú.
WPC (drevo-plastový kompozit).Drevená múčka je abrazívna, citlivá na teplo a živí sa ako prášok. Kužeľovité dvojčatá zvládajú kŕmenie a udržiavajú strih dostatočne nízky, aby nedošlo k popáleniu dreva.
Sprievodca materiálom – aký polymér používate?
| Polymér | Odporúčaný typ skrutky | Dôvod |
|---|---|---|
| PVC (pevné / uPVC) | Kónické dvojča | Citlivé na teplo; práškové krmivo; potrebuje jemné strihanie |
| PVC (flexibilné) | Kužeľové alebo paralelné dvojča | Obsah zmäkčovadla znižuje citlivosť na strih |
| PE / PP / HDPE | Jedna skrutka | Homogénna tavenina, jednoduché spracovanie |
| ABS / PS / PC | Jedna skrutka | Štandardné amorfné spracovanie |
| Nylon plnený sklom | Paralelné dvojča | Vysoká potreba miešania; kontrola dĺžky vlákna |
| Masterbatch / koncentrát | Paralelné dvojča | Disperzné miešanie je celý produkt |
| Polyolefín plnený CaCO3 | Paralelné dvojča | disperzia plniva; potrebná odolnosť proti oderu |
| Gumové zmesi | Jedna skrutka (gumová geometria) | Čepový valec a prevedenie za studena, vlastná kategória |
| WPC | Kónické dvojča | Abrazívne, na teplo citlivé krmivo podobné prášku |
| PET (z fľaše na fľašu) | Dvojlôžková (odvetraná) | Odstránenie prchavosti pre kontrolu vlhkosti a IV |
| PET (list, sušený) | Jedna skrutka | Predsušené pelety nepotrebujú odvzdušňovanie |
Materiály hlavne pre skrutky – nitridované alebo bimetalické?
Odpovedá typ skrutkyakospracovávate. Materiál hlavne odpovedáako dlho hardvér prežije. Väčšina porovnávacích článkov to úplne preskočí – a práve tu vzniká veľký podiel predčasných zlyhaní.
Nitridovaná konštrukcia
Nitridácia rozptýli dusík do povrchu základnej ocele, čím sa vytvorí tvrdé puzdro s hĺbkou 0,4 až 0,7 mm. 38CrMoAlA je štandardná základná oceľ v Ázii; 34CrAlNi7 nitridy hlbšie a tvrdšie pre rovnakú úpravu.
Vyberte nitridovaný, keď:prevádzkujete čisté, neplnené živice — prírodný PP, PE, PS, ABS. Puzdro zvláda opotrebenie a bimetalický by si zaobstaral ochranu, ktorú nikdy nezavoláte.
Limit:tvrdé puzdro je tenké. Abrazívne plnivá ho prerezávajú a pod ním je umiestnená mäkšia oceľ s jadrom, ktorá rýchlo eroduje.

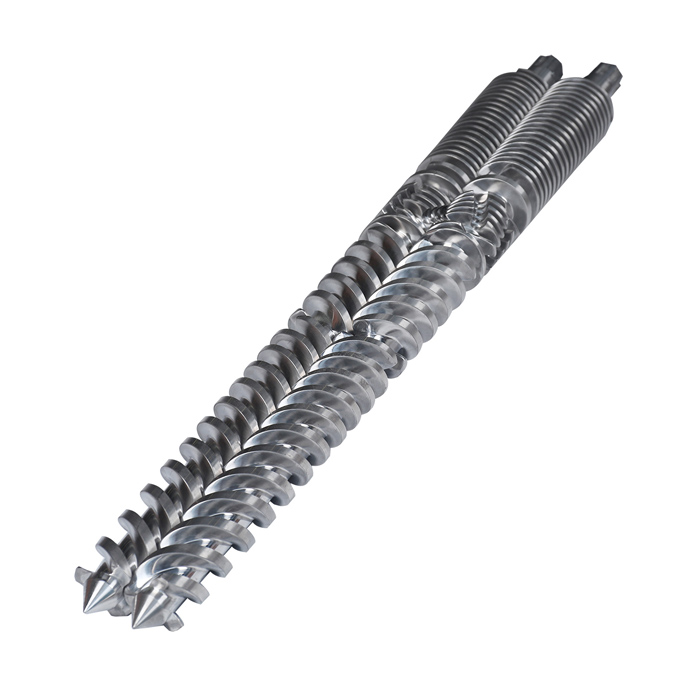

Bimetalová konštrukcia
Bimetalický dodáva samostatnú vrstvu zliatiny odolnej voči opotrebovaniu. Na skrutku ju EJS nanáša zváraním PTA (plazma s prenosom oblúka) – 1,0 až 1,5 mm Ni60, Colmonoy 56 alebo Colmonoy 83. Na hlaveň sa zliatina dostáva odstredivým odlievaním – 2,0 až 3,0 mm tried EJS01 až EJS04.
| Zliatina | Zloženie | Anti-Wear | Antikorózna ochrana | Tvrdosť |
|---|---|---|---|---|
| Ni60 (skrutka) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (skrutka) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (skrutka) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50–55 |
| EJS01 (hlaveň) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (hlaveň) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50–58 |
| EJS03 (hlaveň) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55–60 |
| EJS04 (hlaveň) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55–60 |
Inovujte na bimetalické pri spracovaní:
- Sklenené vlákna alebo minerálne plnivá — obrusovanie ničí nitridové puzdro
- Spomaľovače horenia – mnohé obaly sú chemicky agresívne
- Pevné PVC – HCl napáda otvor; EJS02 alebo EJS03 tomu odolávajú
- Recyklované alebo spotrebiteľské krmivo – zrno a jemné kovové častice sa správajú ako brúsny papier
- Každá linka, pri ktorej je životnosť dominantným ekonomickým faktorom
Všimnite si neintuitívny detail: Colmonoy 83 ukazujenižšieTvrdosť podľa Rockwella ako Ni60, napriek tomu má najvyššie hodnotenie proti opotrebeniu. Častice karbidu volfrámu vložené do matrice fungujú proti abrazívnym plnivám – objemová tvrdosť nie je tou istou vlastnosťou ako odolnosť proti oderu.
EJS vyrábabimetalové skrutkové valcevo všetkých siedmich triedach zliatin, pre jednoskrutkové, paralelné dvojité a kužeľové dvojité geometrie.
Porovnanie nákladov — Single vs Twin Screw Barrel
Skrutkové sudy nemajú žiadnu katalógovú cenu. Sú takmer 100% zákazkových dielov a náklady odrážajú triedu zliatiny, základnú oceľ, povrchovú úpravu, pomer L/D a dĺžku. Každý dodávateľ, ktorý cituje z katalógu bez toho, aby videl výkres, je hádanie.
Čo platí u dodávateľov, jepríbuznýštruktúra nákladov.
| Typ hlavne | Index relatívnych nákladov | Vodič |
|---|---|---|
| Hlaveň s jednou skrutkou | 1,0× | Jedna skrutka, jeden vývrt, jednoduchá geometria |
| Kónická dvojskrutková hlaveň | 2–4× | Dve kužeľové skrutky, zložité obrábanie dier |
| Paralelná dvojskrutková hlaveň | 3–5× | Dve skrutky, modulárne prvky, drážkované hriadele, sekčné hlavne |
Dvojité skrutkové valce sú drahšie, pretože obrábanie je ťažšie a počet dielov je vyšší. Táto prémia sa oplatí zaplatiť, keď proces potrebuje zmiešanie – a čistý odpad, keď nie.
Dva nákladové faktory kupujúcich majú nižšiu váhu:
Nesprávny typ skrutky je najdrahšou dostupnou chybou.Jedna skrutka s pevným PVC vytvára odpad a degradáciu. Tieto straty prevyšujú cenový rozdiel v bareli v priebehu mesiacov.
Nedostatočne špecifikovaný materiál stojí viac ako nadmerne špecifikovaný.Nitridovaná skrutka na nylone plnenom sklom sa opotrebuje za zlomok životnosti bimetalovej skrutky. Lacnejší diel sa stane drahším dielom v druhom výmennom cykle.
Čínski výrobcovia závitových valcov zvyčajne uvádzajú 30 – 50 % nižšie ako európske ekvivalenty pre porovnateľnú metalurgiu. Medzera pochádza z práce a réžie, nie z tenších vrstiev zliatiny – za predpokladu, že overíte špecifikáciu. Požiadajte o triedu zliatiny, hrúbku vrstvy a certifikát materiálu.
Ako si vybrať — Rámec rozhodovania krok za krokom
Prepracujte ich v poradí. Každá odpoveď zužuje nasledujúcu.
- Aký je váš primárny polymér?Skontrolujte tabuľku so sprievodcom materiálu vyššie. Pevné PVC diskusiu okamžite končí — kužeľové dvojča, čalternative.
- Potrebuje tavenina prácu, alebo len tavenie?Ak pelety dorazia zložené a vašou úlohou je taviť a tvarovať, urobí to jediný závitovkový valec. Ak sa musíte rozptýliť, reagovať, vetrať alebo miešať, potrebujete dvojča.
- Je materiál citlivý na teplo?PVC, PVDC a zlúčeniny plnené drevom odstraňujú vysoký strih. Kónické dvojča, nízka rýchlosť, nízky strih.
- Akú formu má surovina?Prášok a suchá zmes sa zle vkladajú do jednotlivých skrutiek. Dvojité skrutky ich posúvajú pozitívnym posunom.
- Aká je vaša cieľová výstupná rýchlosť?Priraďte k nemu L/D a priemer. Nenastavujte veľkosť suda na výkon, v ktorý dúfate o tri roky – dnes ho budete prevádzkovať vyhladovaný a nestabilný.
- Spustíte na tomto stroji viacero materiálov?Dve skrutky sa rekonfigurujú zmenou poradia prvkov. Jednotlivé skrutky nie. Flexibilita má svoju cenu, ale aj kúpa druhého stroja.
- Akú zliatinu si zlúčenina vyžaduje?Čistá živica → nitridovaná. Plnené, korozívne alebo recyklované → bimetalické.
Rámec sa rýchlo zbližuje. Väčšina kupujúcich pristane na jednej skrutke pre štandardné vytláčanie, kónickej dvojitej pre PVC, paralelnej dvojitej pre kompaundáciu – a potom strávi skutočný čas rozhodovania o zliatine, kde skutočne žije životnosť.
Ako špecifikovať svoju cenovú ponuku pre výrobcu skrutkových sudov
Továreň na výrobu valcov na skrutky potrebuje tieto informácie, aby mohla citovať za jeden pracovný deň:
- Značka a model stroja.Hlavne skrutiek sú vyrobené podľa výkresu alebo podľa značky a kódu stroja. Model často priamo prichytáva geometriu.
- Typ a konfigurácia skrutiek.Jednoduché, paralelné dvojča alebo kužeľové dvojča. Pri dvojitých skrutkách dbajte na súbežné alebo protibežné otáčanie.
- Priemer a pomer L/D.Pri kónických dvojčatách má označenie veľkosti (55/110, 65/132) oboje.
- Obsah živice a plniva — úprimne.„PP“ a „PP s 25 % mastenca a 15 % prebrúsenia“ sú rôzne problémy s opotrebovaním a rôzne odpovede na zliatiny. Tento jediný riadok riadi odporúčanie metalurgie viac ako čokoľvek iné, čo pošlete.
- Kreslenie, ak ho máte.Kresba je najrýchlejšia cesta k presnej cenovej ponuke. Bez jedného pošlite fotografie produktu a hlavné rozmery – priemer, dĺžku, detaily príruby.
- Novostavba alebo výmena?Pokiaľ ide o výmenu, merania opotrebovania a fotografie opotrebovaného dielu pomáhajú továrni posúdiť, či renovácia prekoná novú výrobu.
Hlavne skrutiek sú vlastné diely, takže na výkresoch záleží viac ako pri takmer akomkoľvek inom nákupe. Pošlite ich a seriózny výrobca sa vráti s cenovou ponukou do pracovného dňa.
Požiadajte o technickú kontrolu alebo cenovú ponuku od EJS— továreň vyrába skrutky a sudy na ostrove Jintang od roku 1992 v geometriách s jednou skrutkou, paralelnou dvojicou a kužeľovou dvojicou.
Bežné chyby pri výbere typu skrutkovacej hlavne
- Prevádzka pevného PVC na valci s jednou skrutkou.Najdrahšia a najčastejšia chyba. Degradácia, čierne škvrny, zlá povrchová úprava. Pevné PVC potrebuje kónické dvojča. Bodka.
- Použitie paralelného dvojča tam, kde patrí kužeľové dvojča.Paralelné dvojčatá vytvárajú väčší šmyk, ako tolerujú tvrdé PVC profily. Vyššia špecifikácia nie je to isté ako správna špecifikácia.
- Nedostatočná špecifikácia zliatiny.Objednávanie nitridovaných, keď zlúčenina vyžaduje bimetalické. Úspora sa vyparí pri prvej predčasnej výmene.
- Výber nesprávneho pomeru L/D.Príliš krátky a polymér sa úplne neroztopí – dôjde k roztopeniu a tlakovým špičkám. Príliš dlho a teplo sa hromadí, čím sa degradujú živice citlivé na teplo.
- Nákup len na základe ceny.Požiadajte o certifikát materiálu. Požiadajte o hrúbku zliatinovej vrstvy. Cenová ponuka 40 % pod každou ďalšou cenovou ponukou pre rovnaký výkres znamená, že sa niečo vyrezalo – zvyčajne hrúbka zliatiny, niekedy náhrada zliatiny.
- Preskočenie kontroly opotrebovania pri výmene.Nová skrutka vo vnútri opotrebovanej hlavne beží od prvého dňa so zväčšenou vôľou. Zmerajte oboje. Vymeňte alebo zrenovujte ich ako pár.
FAQ — Single Screw vs Twin Screw Barrel
Môžem použiť valec s jednou skrutkou na vytláčanie PVC rúr?
Nie – nie pre tvrdé PVC.Pevné PVC prichádza ako suchá prášková zmes, ktorú jediná skrutka podáva zle a degraduje pod šmykovým teplom, ktoré jediná skrutka nekontrolovateľne vytvára. Polymér pri rozklade uvoľňuje chlorovodík, ktorý koroduje vývrt a prejavuje sa ako čierne škvrny a zlá povrchová úprava produktu. Kužeľový dvojzávitovkový valec spoľahlivo podáva prášok, beží pri nižších otáčkach za minútu a aplikuje oveľa menší šmyk. Flexibilné PVC s vysokým obsahom zmäkčovadiel je zhovievavejšie, ale tuhá PVC rúrka a profil patria ku kužeľovému dvojčaťu.
Aký je hlavný rozdiel medzi kužeľovým a paralelným dvojzávitovkovým valcom?
Kónické dvojčatá sa zužujú; paralelné dvojčatá nie.Kužeľový dvojskrutkový valec má dve kužeľové skrutky, široké na podávacom konci a úzke na matrici - označené dvoma číslami, napríklad 65/132. Veľký podávací koniec ľahko zachytáva prášok a kužeľ zhutňuje materiál s nízkym šmykom, čo vyhovuje tvrdému PVC a WPC citlivému na teplo. Paralelný dvojzávitovkový valec udržuje konštantný priemer po svojej dĺžke, poháňa modulárne skrutkové prvky na drážkovaných hriadeľoch a poskytuje oveľa väčšiu intenzitu miešania. Paralelné dvojčatá zvládajú kompaundáciu a predzmes; kónické dvojčatá rukoväť PVC.
Je valec s dvoma skrutkami vždy lepší ako valec s jednou skrutkou?
Nie. Dvojzávitovkový valec nie je vždy lepší – je lepší pri miešaní.Na tavenie vopred zložených peliet a ich čerpanie pri stálom tlaku sa valec s jednou skrutkou zhoduje alebo porazí dvojča za zlomok nákladov a zložitosti. Potrubie z HDPE, linky na fólie z LDPE a linky na fólie ABS fungujú na celom svete na jednotlivých skrutkách, pretože ich materiál prichádza pripravený a ich proces nepotrebuje žiadne kompaundovanie. Kúpa valca s dvoma skrutkami na túto prácu znamená zaplatiť 3–5× za schopnosť nečinnosti.
O koľko viac stojí dvojskrutkový valec v porovnaní s jednou skrutkou?
Očakávajte 2–4× pre kužeľové dvojča a 3-5× pre paralelné dvojča v porovnaní s porovnateľným valcom s jednou skrutkou.Prémiu prináša tvrdšie opracovanie, vyšší počet dielov a modulárne prvky. Hlavne skrutiek nemajú žiadnu katalógovú cenu – skutočný počet závisí od triedy zliatiny, základnej ocele, povrchovej úpravy, pomeru L/D a dĺžky, takže každý výrobca cituje skôr z vášho výkresu ako z katalógu. Čínski výrobcovia zvyčajne za ekvivalentnú metalurgiu stoja o 30 – 50 % nižšie ako európske ekvivalenty.
Dokáže EJS vyrobiť jednozávitovkové aj dvojzávitovkové sudy?
áno.EJS vyrába závitovkové sudy pre extrudéry (jednozávitovkový typ, Ø14–500 mm), paralelné sudy s dvojitými závitovkami (Ø20–250 mm) a kužeľové sudy s dvoma závitovkami (30/70 až 188/330) – celý rad geometrií vytláčania. Továreň tiež vyrába valce skrutiek na vstrekovanie, valce s gumovými skrutkami, skrutkové prvky a časti valcov v nitridovanej a bimetalickej konštrukcii, podľa výkresu alebo reverzného inžinierstva z modelu stroja.
Aký pomer L/D si mám zvoliť pre svoj jednozávitovkový extrudér?
Prispôsobte L/D požiadavkám na tavenie vašej živice: 20:1 až 25:1 pre ľahko taviteľné materiály citlivé na teplo; 25:1 až 33:1 pre prácu na všeobecné účely; 33:1 až 36:1, keď potrebujete extra dĺžku tavenia alebo odvetrávanú časť.Kratšie L/D obmedzuje dobu zotrvania a chráni polyméry citlivé na teplo. Dlhšie L/D dáva zóne tavenia priestor na dokončenie svojej práce – potrebné pre živice s vysokou viskozitou alebo vysoký výkon – ale vytvára viac tepla, ktoré trestá materiály, ktoré sa degradujú.
Ako zistím, či je potrebné vymeniť hlaveň skrutky?
Prvým znakom je pokles výkonu pri rovnakej rýchlosti skrutky.Sledujte tiež stúpajúcu teplotu taveniny, vyšší hnací prúd pri rovnakej priepustnosti a posun kvality, ktorý matrica nemôže opraviť. Potvrďte meraním: potiahnite skrutku, zmerajte OD letu pomocou mikrometra a vnútorný priemer otvoru pomocou meracieho prístroja na niekoľkých miestach a vypočítajte radiálnu vôľu. Keď vôľa dosiahne zhruba dvojnásobok hodnoty novej, hlaveň pokračuje podľa plánu výmeny. Väčšina procesorov sa vymieňa takmer trikrát ako nový.
Aká je životnosť valca s jednou skrutkou alebo dvojitou skrutkou?
Životnosť závisí od zmesi oveľa viac ako od typu skrutky.Nitridovaná jediná skrutka s čistým PE dokáže udržať špecifikáciu roky; rovnakú skrutku na 30 % sklom naplnenom nylone možno bude potrebné vymeniť za zlomok tohto času. Bimetalová konštrukcia výrazne predlžuje životnosť pri abrazívnom a korozívnom zaťažení. Pri dvojitých skrutkách sa opotrebovanie sústreďuje na špecifické prvky – najskôr hnetacie bloky – takže výmena často znamená výmenu opotrebovaných pozícií namiesto celej skrutky. Každý dodávateľ, ktorý uvádza univerzálny počet hodín bez toho, aby sa pýtal na vašu živicu, háda.
Záver
Pravidlo je krátke:prispôsobte sud tomu, čo potrebuje tavenina, nie tomu, čo odporúča brožúra.
- Tavenie a doprava vopred zložených peliet?Hlaveň s jednou skrutkou. Jednoduchšie, lacnejšie a rovnocenné s prácou.
- Miešanie, miešanie, plnenie, odvzdušňovanie alebo reakcia?Paralelná dvojskrutková hlaveň. Nič iné nerozptyľuje aglomeráty.
- Pevné PVC alebo WPC?Kónická dvojskrutková hlaveň. Neobchodovateľné.
Potom venujte svoju skutočnú pozornosť zliatine. Typ skrutky určuje, či proces funguje; materiál suda určuje, ako dlho vydrží pracovať. Nitridované pre čistú živicu, bimetalické pre čokoľvek abrazívne, korozívne alebo recyklované.
EJS vyrába závitovkové sudy pre extrudéry (jednozávitovkové) aj dvojzávitovkové sudy – kužeľové a paralelné – pre celý rad extrúznych aplikácií v nitridovanej a bimetalickej konštrukcii. Pošlite model vášho stroja, výkres a živicu, ktorú skutočne používate:vyžiadajte si technickú konzultáciu alebo cenovú ponuku.
